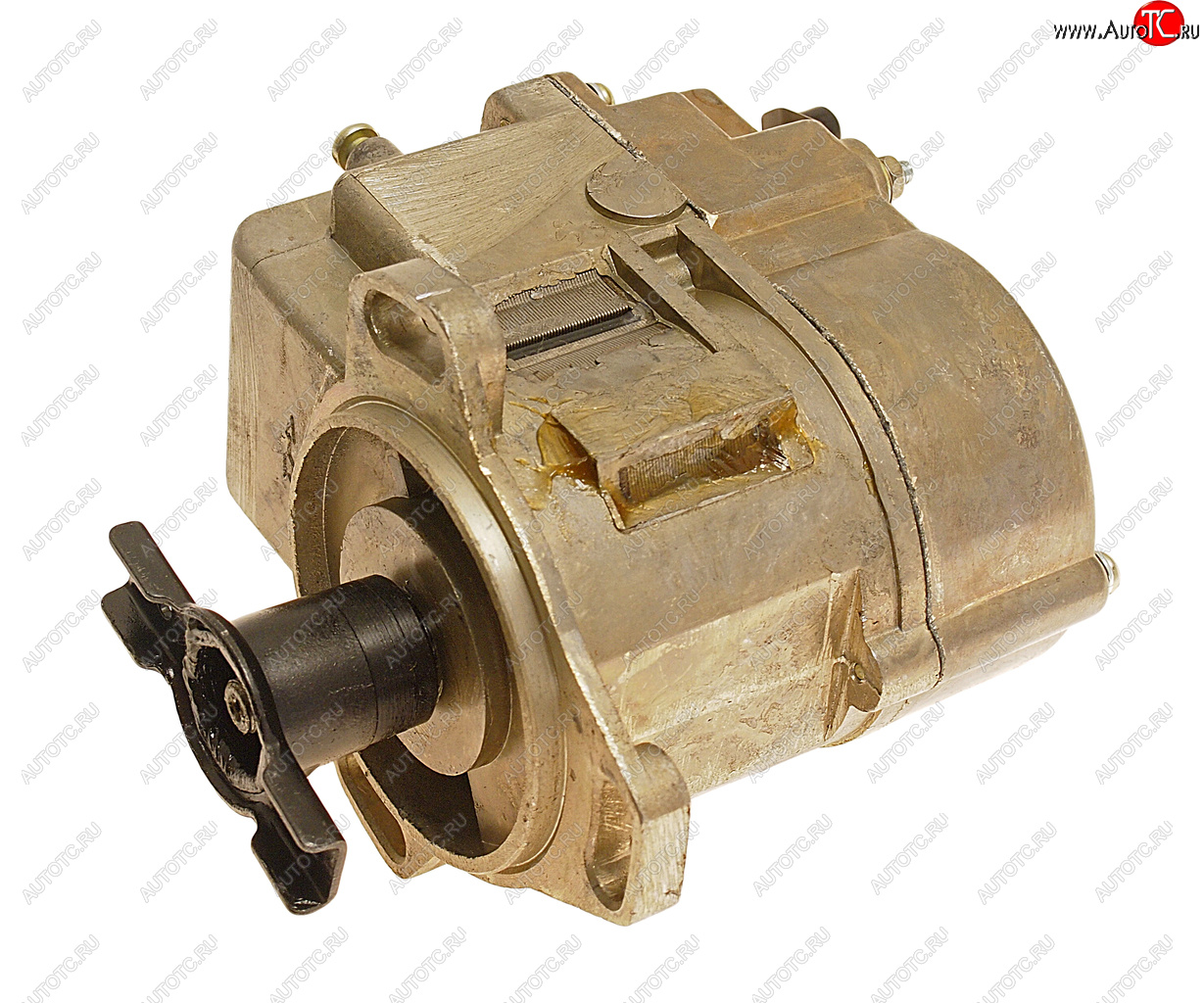

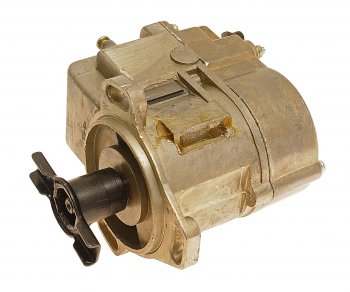

Магнето пускового двигателя (Беларусь) 45.3793 ЗЕНИТ БЕЛОМО ЗЕНИТ-БЕЛОМО м-124б с доставкой в г. Майкоп

Магнето пускового двигателя (Беларусь) 45.3793 ЗЕНИТ БЕЛОМО ЗЕНИТ-БЕЛОМО м-124б

Конструкция магнето М-124Б:
1 - конденсатор;
2 - фитиль;
3 - кнопка ручного выключения зажигания;
4 - клемма дистанционного выключения зажигания;
5 - вывод провода высокого напряжения;
6 - винт крепления стойки;
7 - пружина;
8 - контакт неподвижный;
9 - контакт подвижный;
10 - кулачок;
11 - стойка;
12 - эксцентрик;
13 - полумуфта;
14 - отверстие на полумуфте.

Магнето М-124Б - одноискровое, с неизменным моментом искрообразования, правого вращения, с жесткой полумуфтой, имеет выводную клемму 4 для дистанционного выключения зажигания. В крышке магнето расположен прерыватель, вывод высокого напряжения 5 и кнопка 3 ручного выключателя зажигания.

Привод магнето осуществляется через жесткую полумуфту 13 от шестерни, на которой имеются пазы под полумуфту. Магнето крепится фланцем с тремя пазами под болты. Поворотом магнето на некоторый угол за счет пазов выставляется угол опережения зажигания (должен быть 27°).

Для определения начала размыкания контактов прерывателя (в этот момент проскакивает искра) на полумуфте имеется отверстие 14, которое всегда в этот момент находится в верхнем положении. По нему ориентируются, устанавливая магнето на двигатель и проверяя угол опережения зажигания.

Заявлена применимость с автомобилем:

• Модель:
• Модификация:
• Года выпуска:
• Каталожный номер: м-124б
