Отопитель воздушный дизельный ПЛАНАР 4ДМ-12В 3.0кВт АДВЕРС АДВЕРС 4дм2-12-s
Планар-4Д-12

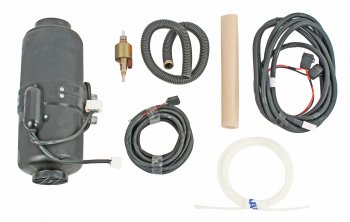

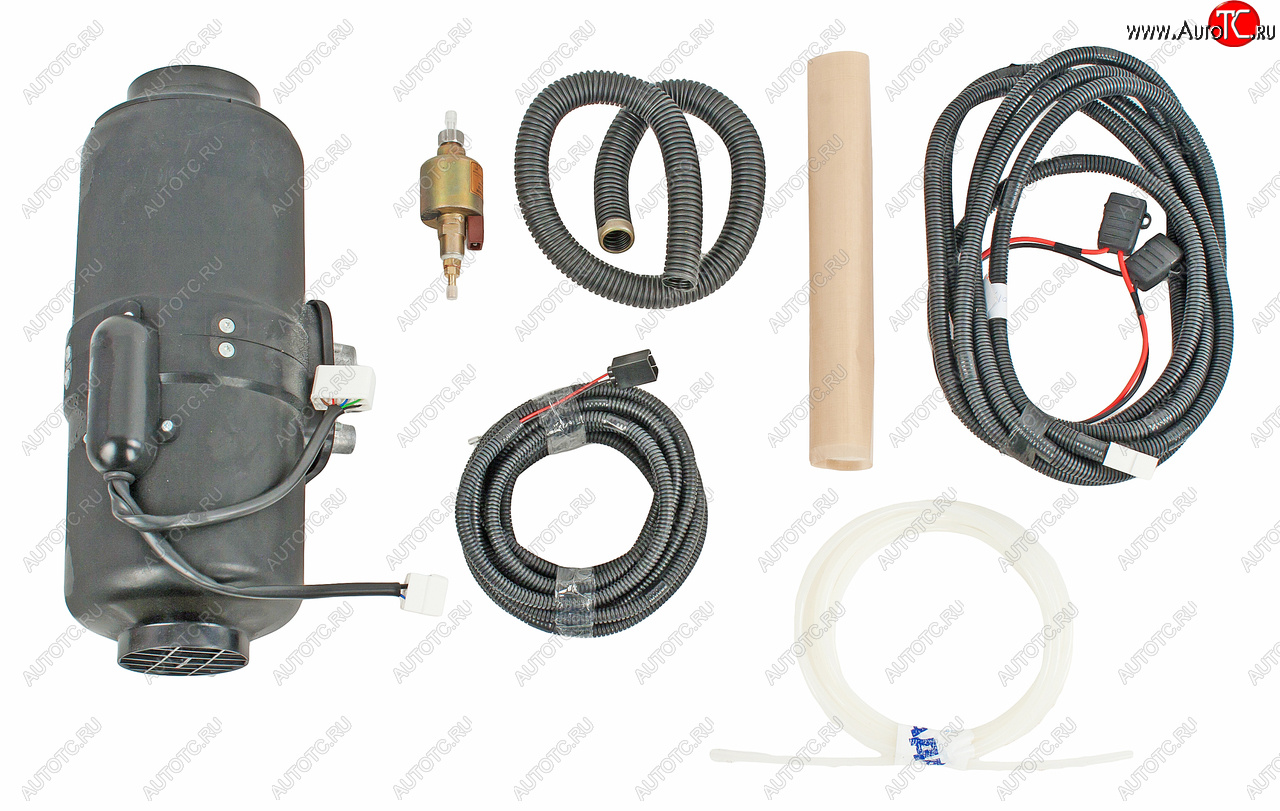

Универсальный комплект
Отопители воздушные модельного ряда "Планар" обеспечат тепло зимой и комфорт летом в кабине грузовика, салоне микроавтобуса и "вахтовике" без затрат ресурса двигателя и при малом расходе топлива. Отопители имеют режим обогрева зимой и режим вентиляции летом, запускаются с помощью терморегулятора.
Характеристики
Технические характеристикиРежимы
СильныйМалый
Теплопроизводительность, кВт31
Расход топлива, л/час 0,360,12
Потребляемая мощность отопителя, Вт309
Количество нагреваемого воздуха, м3/ч12070
Применяемое топливодизельное топливо по ГОСТ305
Номинальное напряжение питания, В12
Режим запуска и остановкиРучной
Масса, кг не более8
Описание устройства и работы отопителя
Отопитель работает независимо от автомобильного двигателя.
Питание отопителя топливом и электроэнергией осуществляется от автотранспортного средства.
Отопитель является автономным нагревательным устройством, которое содержит:
- нагреватель;
- топливный насос для подачи топлива в камеру сгорания;
- устройство пуска и индикации (пульт управления);
- жгуты проводов для соединения элементов отопителя и АКБ автомобиля.
Принцип действия отопителя основан на разогреве воздуха, принудительно вентилируя его через теплообменную систему отопителя.
В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Проходя через ребра теплообменника воздух, нагревается и поступает в салон автомобиля или помещение АТС.
При включении отопителя осуществляется тестирование и контроль работоспособности элементов отопителя:
- индикатора пламени;
- датчика перегрева;
- электромотора нагнетателя воздуха;
- свечи;
- топливного насоса и их электроцепей.
При исправном состоянии начинается процесс розжига.
По заданной программе происходит предварительная продувка камеры сгорания и разогрев до необходимой температуры свечи накаливания. Затем по той же программе начинает подаваться топливо и воздух. В камере сгорания начинается процесс горения. После образования стабильного горения происходит отключение свечи накаливания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.
Блок управления осуществляет контроль за температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.
Кроме того, имеется возможность выключить отопитель в любой момент времени.
При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.
